304不銹鋼板......隨著出色的裝飾防銹作用，眾所周之，是當(dāng)今使用最頻繁的不銹鋼板之一，幾乎隨處可見，但隨著生產(chǎn)與市場的需求關(guān)系不斷演變，衍生出許多與之相關(guān)的304牌號及種類，他們類別都有幾種，有什么不同，如何分辨呢，下面為大家介紹一下：
不銹鋼牌號“304'’(S30400)是美國不銹鋼標(biāo)準(zhǔn)(如ASTM標(biāo)準(zhǔn))中的牌號名稱，它是18―8型Cr-Ni奧式體不銹鋼的典型牌號，由于其具有優(yōu)良的綜合性能，用途十分廣泛，其產(chǎn)銷量占到奧式體不銹鋼的80%左右。對304及其衍生牌號，美國材料和試驗協(xié)會不銹鋼牌號標(biāo)準(zhǔn)ASTMA959-04和日本JIS、我國GB、國際ISO、歐洲EN等不銹鋼標(biāo)準(zhǔn)中都有明確的規(guī)定。但是，近期我國國內(nèi)市場上出現(xiàn)了沒有列入國內(nèi)外標(biāo)準(zhǔn)的304衍生牌號(如304J5，含鎳量只有4.3%)，或者與日本JIS中的304J1、304J2名稱相同但成分有出入的產(chǎn)品。
對此，我們專門約請冶金材料標(biāo)準(zhǔn)專家伍千思寫了這篇“不銹鋼‘304’及其衍生牌號的標(biāo)準(zhǔn)化學(xué)成分”文章，詳細介紹了國內(nèi)外關(guān)于304及其衍生牌號的標(biāo)準(zhǔn)化學(xué)成分。我們希望，企業(yè)如果生產(chǎn)日本JIS板材標(biāo)準(zhǔn)中的304J1、304J2，成分、性能必須符合其標(biāo)準(zhǔn)要求；生產(chǎn)者和經(jīng)銷商必須向用戶指明這些產(chǎn)品的特定用途(如適用于作一般耐蝕條件下用的通過冷加工成型的部件或制品)，我們不主張生產(chǎn)和銷售沒有列入國內(nèi)外標(biāo)準(zhǔn)的304衍生牌號產(chǎn)品，以避免給消費者帶來誤解和損失。
不銹鋼牌號“304”(S30400)是美國不銹鋼標(biāo)準(zhǔn)(如ASTM標(biāo)準(zhǔn))中的牌號名稱。在我國新制定的不銹鋼牌號標(biāo)準(zhǔn)GB／T20878―2007中，與之對應(yīng)的牌號是06Crl9Nil0(舊牌號為OCrl8Ni9)。這個牌號是著名的18―8型Cr-Ni奧氏體不銹鋼的典型牌號。由于它具有優(yōu)良的綜合性能，用途十分廣泛，因而其產(chǎn)量和消費量約占到了奧氏體不銹鋼總量的80%左右。
304(06Crl9Nil0)鋼的主要特性是：
具有優(yōu)良的不銹耐腐蝕性能和較好的抗晶間腐蝕性能。對氧化性酸，如在濃度≤65%的沸騰溫度以下的硝酸中，具有很強的抗腐蝕性。對堿溶液及大部分有機酸和無機酸亦具有良好的耐腐蝕能力。
具有優(yōu)良的冷熱加工和成型性能。可以加工生產(chǎn)板、管、絲、帶、型各種產(chǎn)品，適用于制造冷鐓、深沖、深拉伸成型的零件。
低溫性能較好。在-180℃條件下，強度、伸長率、斷面收縮率都很好。由于沒有脆性轉(zhuǎn)變溫度，常在低溫下使用。具有良好的焊接性能。可采用通常的焊接方法焊接，焊前焊后均不需熱處理。
304鋼也有性能上的不足之處：大截面尺寸鋼件焊接后對晶間腐蝕敏感；在含c1―水中(包括濕態(tài)大氣)對應(yīng)力腐蝕非常敏感；力學(xué)強度偏低，切削性能較差等。
由于304鋼有性能上的不足，人們在生產(chǎn)和使用中想辦法揚長避短，盡量發(fā)揮發(fā)展它的優(yōu)良性能，克服它的不足之處。于是，通過研究開發(fā)，根據(jù)不同使用環(huán)境或條件的特定要求，對其化學(xué)成分進行調(diào)整，發(fā)展出了滿足某些特性使用要求的304衍生牌號。
表1列出了美國材料和試驗協(xié)會不銹鋼牌號標(biāo)準(zhǔn)ASTMA959―04中的牌號304及其衍生牌號與日本JIS、我國GB、國際ISO、歐洲EN等不銹鋼標(biāo)準(zhǔn)中相應(yīng)牌號的對照。表2一表6分別列出了相應(yīng)標(biāo)準(zhǔn)中各牌號的化學(xué)成分。
從表1看出，ASTMA959―04中，304及其衍生牌號共有10個。日本JIS標(biāo)準(zhǔn)中亦為10個，但能與ASTM牌號對應(yīng)的則是6個，其他4個牌號(SUS304J1、SUS304J2、SUS304J3、SUS304Cu)應(yīng)該是JIS自己開發(fā)的304衍生牌號。
綜觀304及衍生牌號的化學(xué)成分，可以認為，所謂衍生牌號就是對304的化學(xué)成分進行了某些調(diào)整，而產(chǎn)生了變異的304牌號。例如：
碳含量：降低或提高碳含量。304L為超低碳的304鋼。降低碳含量可以改善耐蝕性能，特別是304鋼對焊后的晶間腐蝕敏感性，在滿足力學(xué)強度要求的條件下，可用于制造大截面尺寸的焊接件。304H，將碳含量提高到0.10%，增加304鋼的強度，并使奧氏體更加穩(wěn)定，比304鋼更適于在低溫環(huán)境和無磁部件方面使用。
氮含量：加入氮元素。304N(SUS304N1)、XM-21(SUS304N2)、304LN等都是。由于氮的固溶強化作用，提高了304和304L鋼的強度，且不顯著降低鋼的塑性和韌性，同時鋼的耐晶間腐蝕性、耐點蝕和縫隙腐蝕性都有進一步改善。
銅含量：加入一定含量的銅。銅使奧氏體更加穩(wěn)定。一方面可以提高鋼的不銹性和耐蝕性，特別是對還原性介質(zhì)(如硫酸)的耐蝕性更好；另方面則降低鋼的強度和冷加工硬化傾向，改善鋼的塑性。如S30430(06Crl8Nil9Cu3、SUSXM7)、SUS304J3(06Crl8Nil9Cu2)等，這些鋼與304比，在較小變形力的作用下，可獲得更大的冷變形，更適于冷鐓、冷擠壓作緊固件用或深沖、拉伸等用途。
這里要特別提出的是，日本JIS標(biāo)準(zhǔn)中，304鋼的衍生牌號有5個含銅，其中有3個牌號即SUS304Cu、SUS304J1、SUS304J2僅用于生產(chǎn)板帶產(chǎn)品，而SUS304J1和SUS304J2兩個牌號的化學(xué)成分，則在304的基礎(chǔ)上作了較大調(diào)整(見表3)，鉻、鎳含量都有所降低，Cr為15.00%～18.00%，Ni為6.00%一9.00%，還將Mn提高到3.00%或5.00%，Cu含量為1.00%一3.00%。這兩個牌號有用錳或銅代鎳的意思。這兩種鋼的板帶可能是適用于作一般耐蝕條件下用的通過冷加工(如深沖、深拉伸變形)成型的部件或制品。(摘自《不銹―市場與信息》)

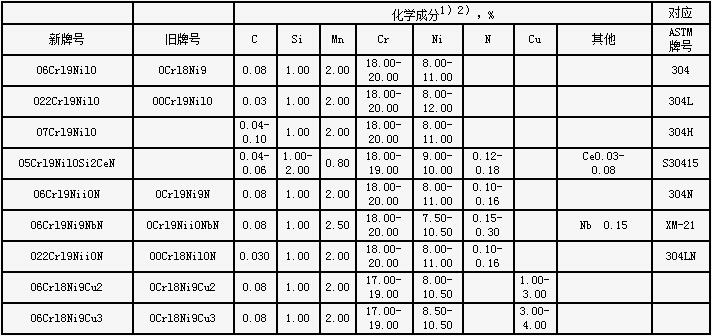

GB/T20878-2007中對應(yīng)不銹鋼304及其衍生牌號與化學(xué)成分
1)化學(xué)成分數(shù)值除范圍標(biāo)明外，其余均為最大值。
2)各牌號P≤0．045％，S≤0．015％。對于棒材、條鋼、鋼絲、型鋼、光亮產(chǎn)品及相當(dāng)?shù)陌氤善罚畲罅蚝靠蔀?．030％。為改善特定性能，硫含量可控制在特定范圍，如切削用鋼可控制為0．015％～0．030％，可焊性鋼可控制為0．008％～0．030％，拋光用鋼控制為≤0．015％。
